Mit den genormten Toleranzangaben werden Toleranzzonen festgelegt, in denen die tolerierten Elemente (wie Linie, Fläche, Punkt, Achse oder Mittelebene) des Werkstücks liegen müssen.
Die Toleranzzone wird begrenzt durch zwei parallele Geraden vom Abstand t. Jede Mantellinie des tolerierten Zylinders muss zwischen diesen beiden parallelen Geraden liegen.
Beispiel
Jede Mantellinie der tolerierten zylindrischen Fläche muss in diesem Fall zwischen zwei parallelen Geraden vom Abstand 0,1 liegen.
Rundheit
Die Toleranzzone wird begrenzt durch zwei konzentrische Kreise vom Abstand t. Die Umfangslinie des tolerierten Zylinders muss in jeder beliebigen Radialschnittebene innerhalb eines Kreisrings der Zonenbreite t liegen.
Beispiel
Die Umfangslinie des tolerierten Zylinders muss in jeder beliebigen Radialschnittebene innerhalb eines Kreisrings der Zonenbreite 0,1 liegen.
Ebenheit
Die Toleranzzone wird durch zwei parallele Ebenen vom Abstand t begrenzt, deren Abmessungen denen der tolerierten Fläche entsprechen. Die reale Werkstückfläche muss zwischen beiden parallelen Ebenen vom Abstand t liegen.
Beispiel
Die reale Werkstückfläche muss in diesem Fall zwischen zwei parallelen Ebenen vom Abstand 0,2 liegen.
Zylinderform
Die Toleranzzone für die Zylindermantelfläche begrenzt die Abweichung von der Rundheit, der Geradheit der Mantellinie und von der Parallelität der Mantellinie zur Zylinderachse. Sie wird durch zwei koaxiale Zylinder mit dem radialen Abstand t gebildet.
Beispiel
Die tolerierte zylindrische Fläche muss zwischen zwei koaxialen Zylindern mit einem radialen Abstand von 0,1 liegen.
Lagetoleranzen
Parallelität
Die Mantellinien des tolerierten Zylinders müssen innerhalb einer Toleranzzone liegen. Diese wird begrenzt durch zwei parallele Geraden vom Abstand t, die parallel zur Bezugsfläche laufen.
Beispiel
Jede Mantellinie der tolerierten Fläche muss zwischen zwei parallelen Geraden vom Abstand 0,1 liegen, die zur Mittelachse parallel sind.
Neigung
Die Toleranzzone wird begrenzt durch zwei im Nennwinkel zur Bezugsachse liegenden parallelen Ebenen vom Abstand t.
Beispiel
Alle Punkte der tolerierten Fläche müssen zwischen zwei parallelen Geraden vom Abstand 0,1 liegen, die zur Bezugsachse um 20º geneigt sind.
Rechtwinkligkeit

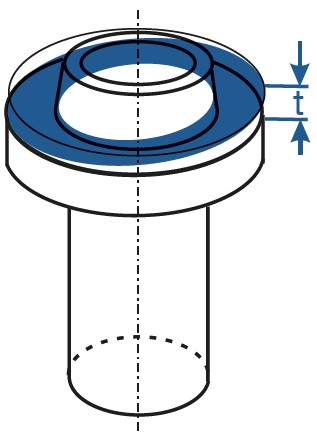

Die Toleranzzone wird durch zwei parallele Ebenen vom Abstand t begrenzt, die senkrecht zur Bezugsachse angeordnet sind. Die tolerierte Planfläche muss zwischen diesen beiden Ebenen liegen.
Beispiel
Alle Punkte / Kreislinien der tolerierten Fläche müssen zwischen zwei parallelen Ebenen vom Abstand 0,1 liegen, die auf der Bezugsfläche senkrecht stehen.
Koaxialität
Die Toleranzzone wird begrenzt durch einen Zylinder vom Durchmesser t, dessen Achse mit der Bezugsachse übereinstimmt. Die Ist-Achse des tolerierten Elements muss innerhalb der Toleranzzone liegen.
Beispiel
Die Achse des tolerierten Zylinders muss innerhalb eines zur Bezugsachse A koaxialen Zylinders vom Durchmesser 0,1liegen.
Lauftoleranzen
Rundlauf
Die Toleranzzone wird in jeder beliebigen Radialschnittebene senkrecht zur Oberfläche begrenzt durch zwei konzentrische Kreise vom Abstand t, deren gemeinsamer Mittelpunkt auf der Bezugsachse liegt. Die Rundlauftoleranz gilt allgemein für eine vollständige Umdrehung des tolerierten Elements um die Bezugsachse.
Beispiel
Die Umfangslinie jeder beliebigen Radialschnittebene der tolerierten zylindrischen Fläche muss zwischen zwei konzentrischen Kreisen mit Abstand 0,1 liegen, deren gemeinsamer Mittelpunkt auf der Bezugsachse A liegt.
Planlauf
Die Toleranzzone wird in jedem beliebigen radialen Abstand von zwei Kreisen im Abstand t begrenzt. Die Kreise liegen in einem Zylinder, dessen Achse mit der Bezugsachse übereinstimmt. Der Durchmesser des Zylinders kann jeden Wert des Durchmessers der Planfläche annehmen.
Beispiel
Jede Kreislinie der tolerierten Fläche muss zwischen zwei parallelen Kreisebenen mit Abstand 0,1 liegen, deren gemeinsamer Mittelpunkt auf der Bezugsachse A liegt.
Gesamtrundlauf
Die Toleranzzone wird begrenzt durch zwei koaxiale Zylinder vom Abstand t, deren Achsen mit der Bezugsachse übereinstimmen. Bei mehrmaliger Drehung um die Bezugsachse und axialer Verschiebung des Messwertaufnehmers müssen alle Punkte des tolerierten Elements innerhalb der Toleranzzone liegen.
Beispiel
Die tolerierte zylindrische Fläche muss zwischen zwei koaxialen Zylindern mit einem radialen Abstand von 0,1 liegen, deren gemeinsame Achse auf der Bezugsachse A liegt.
Gesamtplanlauf
Die Toleranzzone wird begrenzt von zwei parallelen Ebenen vom Abstand t, die senkrecht zur Bezugs-(Rotations-)achse stehen. Bei mehrmaliger Drehung um die Bezugsachse und radialer Verschiebung des Messwertaufnehmers müssen alle Punkte der Oberfläche der tolerierten Planfläche innerhalb der Toleranzzone liegen.
Beispiel
Die tolerierte Fläche muss zwischen zwei parallelen Kreisebenen mit Abstand 0,1 liegen, deren gemeinsamer Mittelpunkt auf der Bezugsachse A liegt.
