Scanology 3D SCANNER
Höchste Präzision –– Absolute Flexibilität
Mit dem KSCAN E ist
ein Auto schnell gescannt.
Berührungslose Messtechnik der Zukunft
3D Scanning
Grundlagen
Als messtechnische Technologie hat sich das 3D-Scanning bereits sein einiger Zeit etabliert. Automotive, Luftfahrt und Produktion sind nur einige der Industrien die sich die zahlreichen Vorteile des berührungslosen 3D-Scannings zu Nutze machen. Egal ob in der Qualitätssicherung, zum Reverse Engineering oder zur Digitalisierung – 3D Scanning gehört mittlerweile ebenso zum Repertoire des Messtechnikers wie der Messschieber.
Table Of Content
Funktionsprinzip
Es gibt unterschiedliche Arten von 3D-Scannern, aber das Grundprinzip ist dasselbe. Ein Lasermodul wirft Laserlinien auf eine Oberfläche. Die Reflexionen dieser Laser werden von zwei oder mehr Kameras analysiert und räumlich geordnet. Die resultierenden Punktewolken werden dann zu einem digitalen Objekt zusammengefügt.
Je nach verwendeter Technik können damit kleine, sehr feine Details im Bereich von bis zu 0,02 mm erfasst oder aber komplette Fahrzeuge wie Tanklaster digitalisiert werden.
Kleinere 3D-Scanner funktionieren allein nur mit PC-Anbindung. Größere Systeme arbeiten mit einem handgeführten Teil und einem (oder mehreren) stationären Teil. Der handgeführte Teil scannt die zu erfassende Oberfläche, der stationäre erfasst die Position des handgeführten Teils im Raum. Somit können auch mehrere Scans leicht zu einem großen Teil zusammengeführt werden.
Für eine genauere Beschreibung der Funktionsweise sowie der unterschiedlichen Parametern der 3D Scanner von Scanology schauen Sie gerne in unsere Broschüre bei den Downloads.
Hochauflösende Kameras nehmen die Laserreflexionen auf.
Je nach Modell wirft das Lasermodul eine oder mehrere Laserlinien auf die zu scannende Oberfläche.
Starke, ringförmig angeordnete LEDs sorgen für die optimale Ausleuchtung des zu scannenden Objekts.
Das vielfältige Portfolio von Scanology
Modelle

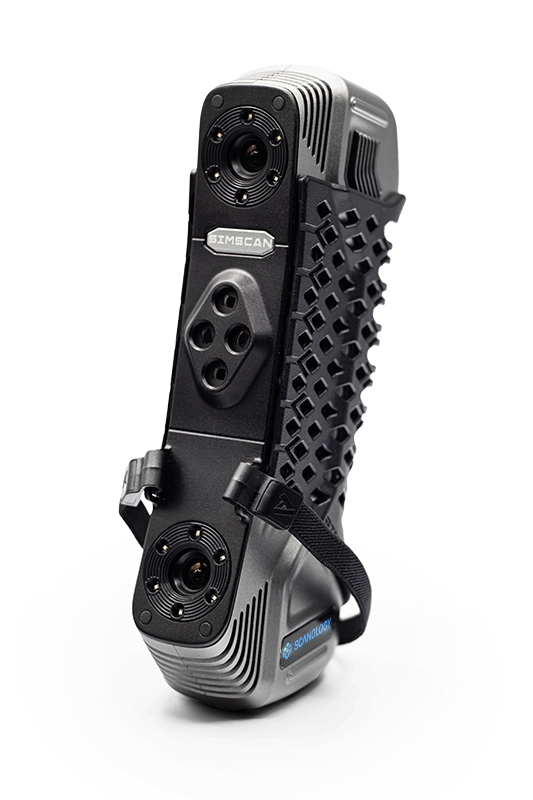

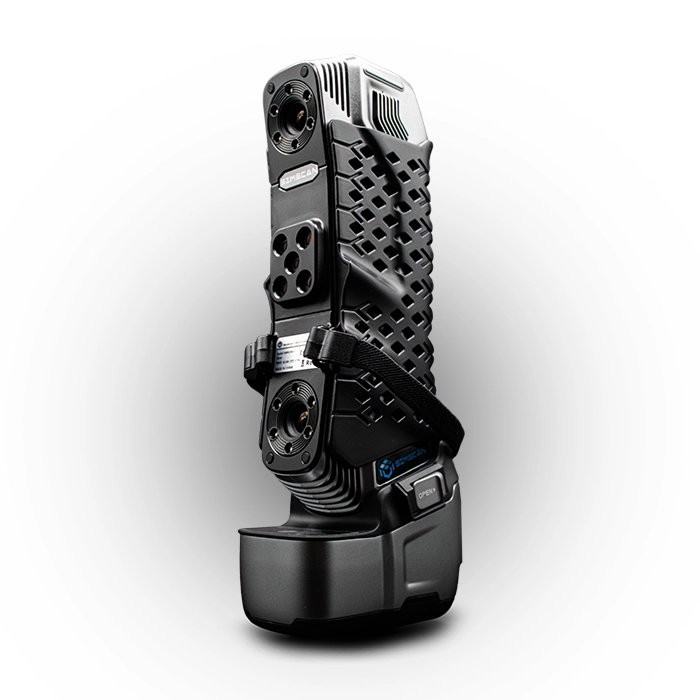

Der SIMSCAN E wurde für enge und schwer zugängliche Bereiche entwickelt. Er ist kompakt, robust und dank des kabellosen Betriebs unglaublich flexibel. Im Akkubetrieb beträgt die Scandauer bis zu 2 Stunden. Sollte das nicht reichen können die Dual-Cycle-Batterien problemlos gehotswappt werden.
| Typ | SIMSCAN E |
| Ultraschneller Scan | 3 x 21 blaue Laserlinien |
| Hyperfeiner Scan | 17 blaue Laserlinien |
| Tiefenloch-Scan | 1 blaue Laserlinie |
| Genauigkeit | 0,020 mm |
| Scanrate | 6.300.000 Messungen/s |
| Scanbereich | 700 x 600 mm |
| Auflösung (bis zu) | 0,020 mm |
| Arbeitsabstand | 300 mm |

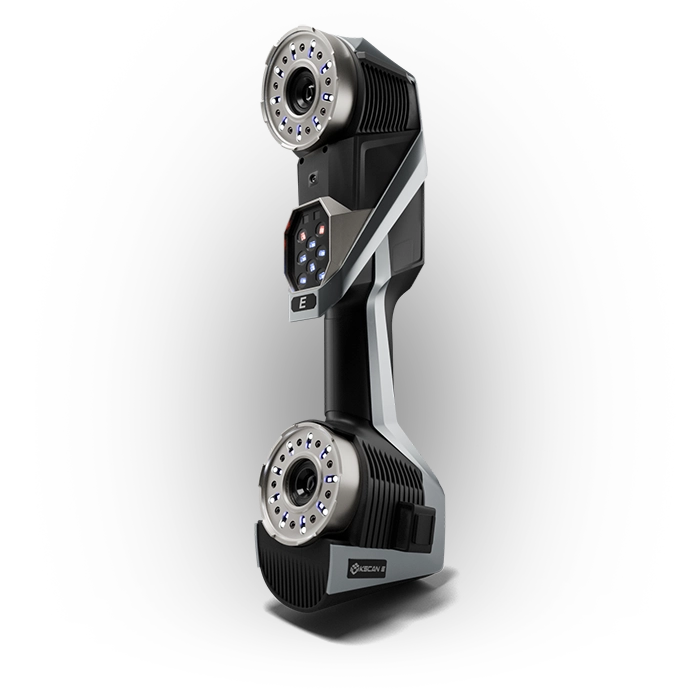

Der KSCAN E ist das Flagship-Modell der kabellosen 3D-Scanner von Scanology. Sein All-in-One-Design setzt neue Standards in Sachen Präzision und Effizienz. Mit 6 Arbeitsmodi ist er in der Lage größte Bauteile sowie feinste Details genau und zuverlässig zu erfassen.
| Typ | KSCAN E |
| Ultraschneller Scan | 108 blaue Laserlinien (Quad Cross Technologie) |
| Hyperfeiner Scan | 17 parallele blaue Laserlinien |
| Großbereichs-Scan | 38 Infrarot-Laserlinien |
| Tiefenloch-Scan | 1 blaue Laserlinie |
| Photogrammetrie | Adaptiv |
| Genauigkeit | 0,020 mm |
| Scanrate | 8.290.000 Messungen/s |
| Scanbereich | 1440 x 1000 mm |
| Auflösung (bis zu) | 0,010 mm |
| Arbeitsabstand | 150 – 1500 mm (modusabhängig) |

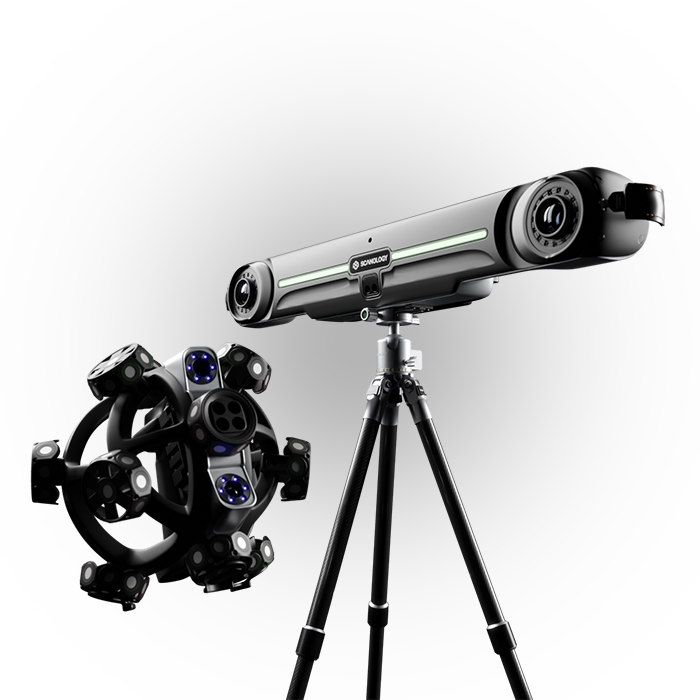

Der NIMBLETRACK C liefert höchste Präzision bei gleichzeitiger kabelloser Flexibilität. Er eignet sich besonders für kleine bis mittelgroße Messobjekte und kommt dabei vollkommen ohne Trackingtargets aus. Für größere Objekte können problemlos mehrere i-Tracker verwendet werden, ohne an Genauigkeit einzubüßen.
Der i-Tracker des NIMBLETRACK GEN 2 kann auch selbst als Hand-Scanner eingesetzt werden und verfügt dank des integrierten Photogrammetrie-Systems über die Möglichkeit, mit hoher Genauigkeit große Bereiche zu scannen.
| Typ | NIMBLETRACK C | NIMBLETRACK E GEN2 |
| Ultraschneller Scan | 17 blaue Laserlinien | 54 blaue Laserlinien |
| Hyperfeiner Scan | 7 parallele blaue Laserlinien | 17 parallele blaue Laserlinien |
| Tiefenloch-Scan | 1 blaue Laserlinie | 1 blaue Laserlinie |
| Großbereich-Scan | – | 54 blaue Laserlinien |
| Photogrammetrie | – | Adaptive Photogrammetrie |
| Genauigkeit i-Scanner | Bis zu 0,020 mm | Bis zu 0,020 mm |
| Genauigkeit i-Tracker | Bis zu 0,025 mm | Bis zu 0,025 mm |
| Trackingdistanz pro i-Tracker | 3200 mm | 4200 mm |
| Scanrate | 4.900.000 Messungen/s | 6.630.000 Messungen/s |
| Scanbereich | 500 x 600 mm | 500 x 600 mm |
| Auflösung | Bis zu 0,020 mm | Bis zu 0,020 mm |
| Arbeitsabstand | 300 mm | 300 mm |

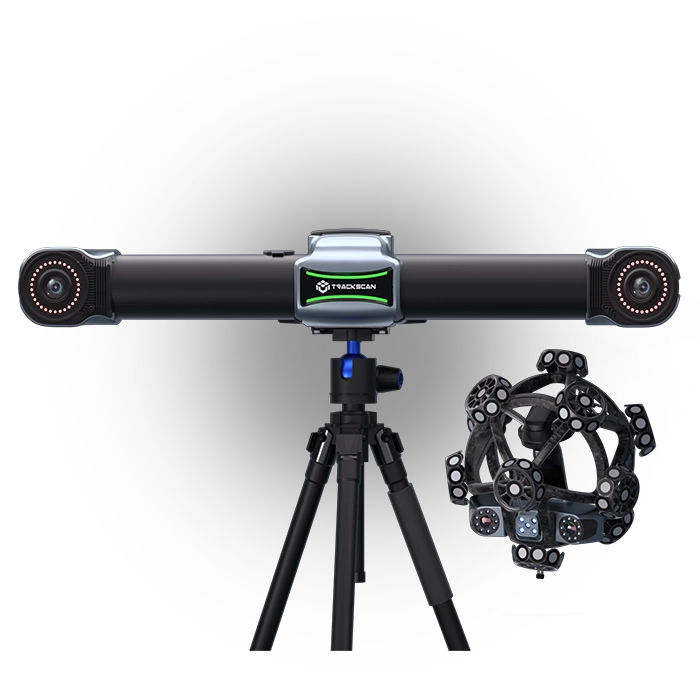

Der TRACKSCAN SHARP-S ist in Relation zu seinen Geschwistern ein wahres Schwergewicht unter den 3D Scannern. Mit einem Messvolumen von bis zu 135 m³ sind mit ihm selbst große Bauteile leicht gescannt – und das zudem kabellos. Für noch mehr Messvolumen kann das System um weitere i-Tracker ergänzt werden.
| Typ | TRACKSCAN SHARP-S |
| Ultraschneller Scan | 81 blaue Laserlinien (Triple Cross Technologie) |
| Hyperfeiner Scan | 17 parallele blaue Laserlinien |
| Tiefenloch-Scan | 1 blaue Laserlinie |
| Genauigkeit | Bis zu 0,025 mm |
| Trackingdistanz pro i-Tracker | bis zu 8500 mm |
| Scanrate | 4.860.000 Messungen/s |
| Scanbereich | 800 x 700 mm |
| Auflösung | 0,020 mm |
| Arbeitsabstand | 300 mm |
Spezialisierte Technologie
Arbeits-Modi
Mehrere unterschiedliche Systeme erlauben optimierte Scan-Modi für verschiedene Anforderungen (modellabhängig).
Ultraschneller Scan
Blaue Laserkreuze erfassen mit hoher Datenrate selbst große Oberflächen in Sekunden.
Hyperfeiner Scan
Selbst komplexe Strukturen und feinste Details werden mit blauen Laserlinien vollflächig erfasst.
Großflächen-Scan
Mittels Infrarot-Laserlinien können selbst große Flächen in kurzer Zeit gescannt werden.
Tiefenloch-Scan
Eine einzelne Laserlinie erfasst präzise tiefe Merkmale wie Motorenzylinder.
Bohrungs- und Kantenprüfung
Bohrungen und Kanten werden präzise erkannt und gescannt.
Photogrammetrie
Adaptives Photogrammetrie-System besonders geeignet für große Messobjekte.
Optionen und Erweiterungen
Zubehör

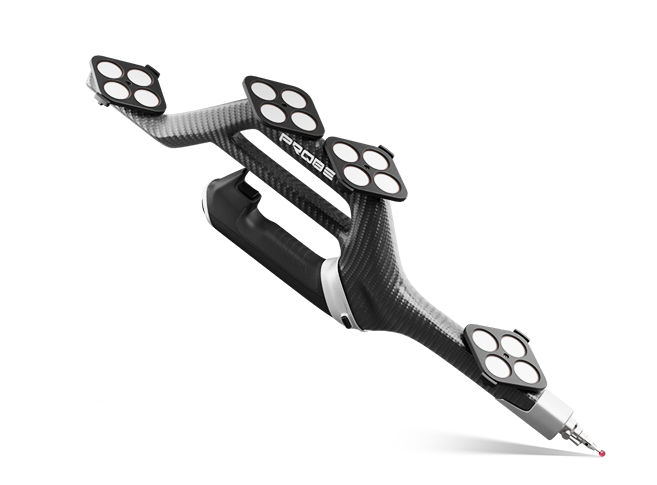

iProbe
Der taktile Taster iProbe ist ein kabelloses Tastsystem, das für mittlere und große Messobjekte konzipiert wurde. Er ist leicht, genau und dank des kabelloses Designs sehr flexibel einsetzbar. Der iProbe funktioniert in Kombination mit einem iTracker und ist gemeinsam als TrackProbe-System erhältlich. Mit 500 mm Länge ist der iTracker in der Lage, auch schwierig zu messende Stellen zu erreichen, selbst wenn einige der Marker verdeckt sind.

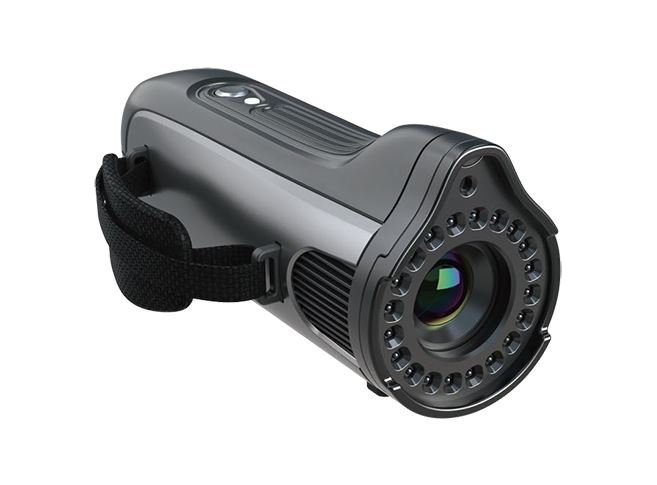

MScan
Der MScan wurde als Photogrammetrie-System konzipiert um auch für großformatige Messobjekte genaue Scanergebnisse zu liefern. Er ist ergonomisch designt, leicht und flexibel einsetzbar. Er kann als Einzelgerät benutzt oder in Kombination mit anderen 3D-Scanning-Systemen verwendet werden, um die Raumgenauigkeit dieser Systeme zu erweitern. Er verfügt über einen HDR-Modus um auch in schlecht ausgeleuchteten Umgebungen zuverlässige Ergebnisse zu liefern.
Automatisierungslösungen

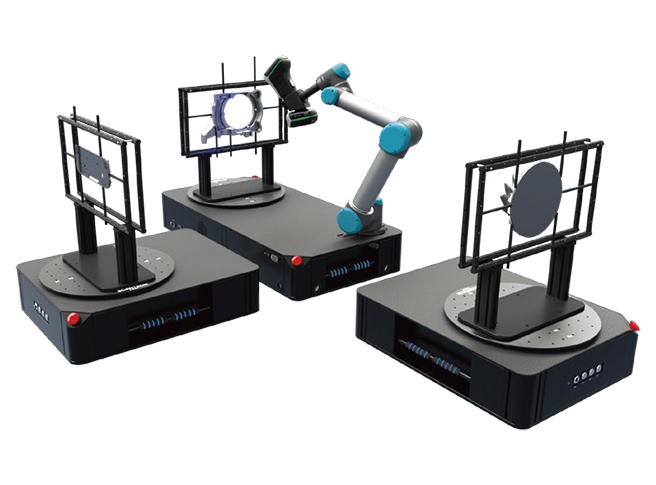

AM-DESK und AM-CELL sind Systeme zum automatisierten Scannen von mittelgroßen Teilen. Es können sämtliche 3D-Scanner von Scanology mit den Systemen verwendet werden. Die Stationen sind flexibel einsetzbar, rasch aufgebaut und benötigen keine Sicherheitseinhausung. Teile werden automatisch gescannt, Messberichte erstellt und mit CAD-Daten verglichen. AM-DESK ist zudem in der Lage, sich regelmäßig selbstständig nachzukalibrieren, was ihn auch für raue Umgebungen einsetzbar macht.
Prototyping, Reverse Engineering, QM
Anwendungen

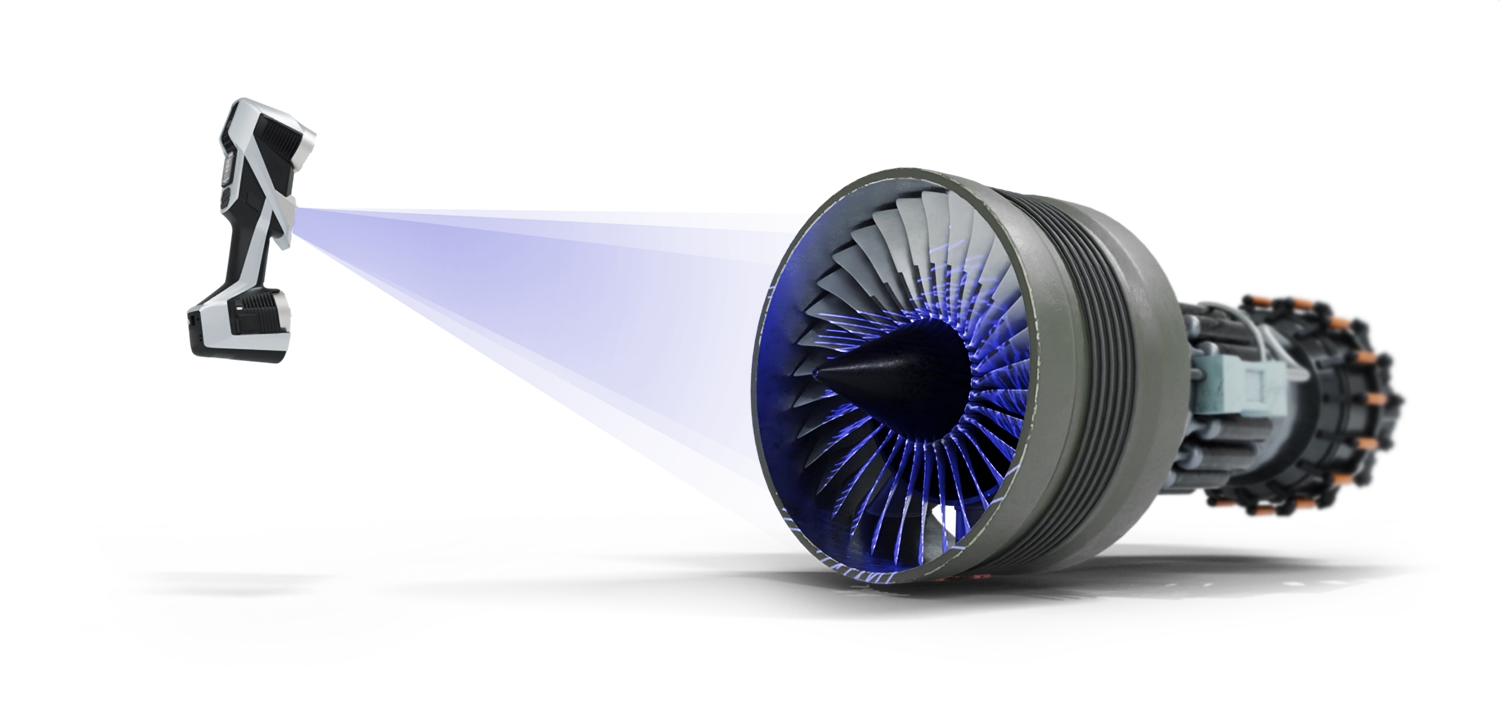

Luft- und Raumfahrt
In der Luft- und Raumfahrt herrschen die höchsten Ansprüche für Genauigkeit und Zuverlässigkeit. Diese Branche profitiert besonders von der Flexibilität und gleichzeitigen Präzision von 3D Scanning.
Automotive
Automobildesign und -entwicklung sind langwierige und kritische Bereiche, die den gesamten weiteren Prozess des Fahrzeugbaus bestimmen. 3D-Scanning kann dies entscheidend beschleunigen und effizienter gestalten.
Energieversorgung
Die Energie- ebenso wie die Schwerindustrie sind auf hohe Genauigkeit angewiesen. In Kombination mit der unschlagbaren Flexibilität der mobilen 3D Scanner von Scanology ist 3D-Scanning eine essentielle Unterstützung in Bereichen wie der Inspektion von Windrädern oder Turbinenschaufeln.
Schienenverkehr
Im Schienenverkehr und Schiffsbau müssen Inspektionen genau und schnell sein, um Standzeiten gering zu halten. 3D Scanning kann mit hohen Scanraten kleine komplexe Komponenten oder auch komplette Zugwaggons präzise erfassen und für die Analyse aufbereiten.
Formenbau
Im Speziellen im Formenbau ist es von großer Wichtigkeit, dass die Form so präzise wie möglich gefertigt ist. Von ihr hängt ab, ob die resultierenden Produkte der gewünschten Qualität entsprechen. 3D Scanning unterstützt die Prüfung auf Abweichungen auf effiziente und präzise Weise.
Datenerfassung und Analysesoftware

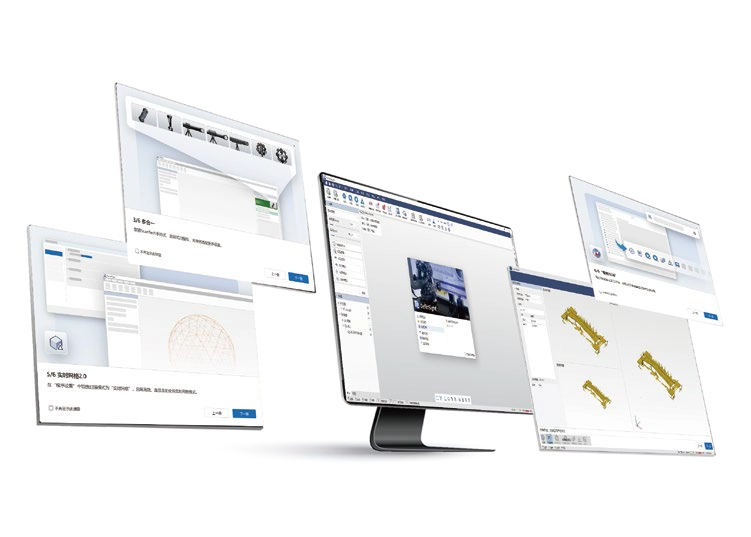

DefinSight
Scanology hat ein neues, innovatives Softwarepaket für industrielle Nutzung entwickelt. Das umfassende All-in-One-Paket erlaubt die effiziente Erfassung, Analyse und Weiterverarbeitung der aufgenommenen Messdaten. Leistungsstarke Features und benutzerfreundliches Design machen DefinSight zur Powerlösung für 3D-Scanning-Systeme von Scanology.
Moderne Datenverarbeitung und fortschrittliche Rechenalgorithmen optimieren Scanprozesse von der Kalibrierung über das Meshing bis zum Datenmanagement. Sowohl für Einsteiger als auch Profis ist das Softwarepaket ein einfaches, schnelles und umfassendes Werkzeug zur Effizienzsteigerung.
DefinSight ist jetzt auch als mobile App für das Smartphone als DefinSight Mobile erhältlich. Die nahtlose Verbindung mit der Desktop-Version schafft noch mehr Flexibilität bei der Arbeit im Feld.
Der Spezialist für industrielles 3D Scanning
Scanology
Seit 2015 am internationalen Markt ist Scanology mittlerweile als hochangesehener Hersteller und Entwickler von innovativen 3D Scanning-Lösungen bekannt. Die hausinterne Forschung und die strengen Qualitäts-standards garantieren hochwertige und zukunftssichere 3D-Scanning-Produkte.
Wir von GGW sind stolz, Scanology’s Fachpartner in Österreich und Ungarn zu sein.
