Waveline W800/W900 – Modernste Technologie für Präzision und Flexibilität

Die W800 / W900 – Messsysteme bieten mit einem einheitlichen Systemkonzept und modernsten Tastsystemen ein Höchstmaß an Flexibilität in der täglichen Messpraxis. Alle Messplatzkonfigurationen sind modular konzipiert und können daher später problemlos erweitert werden. So können Sie Ihr System an Ihre individuelle Infrastruktur sowie an Ihre spezifischen Messanforderungen anpassen.

Surfscan Tastsystem zur Kontur- und Rauheitsmessung

Nanoscan Tastsystem zur hochpräzisen Kontur- und Rauheitsmessung

Digiscan Tastsystem zur Konturmessung

TKU400 Tastsystem zur Rauheitsmessung

W800

Die Messgeräte der W800 Serie wurden für unterschiedlichste Aufgaben der manuellen oder halbautomatischen Rauheits- und Konturenmessung im Umfeld industrieller Fertigungsprozesse entwickelt.

  • Individuell konfigurierbar
  • Intelligente Tastarme
  • Tastsysteme und Tastarme mit magnetischer Ankopplung
  • Kürzere Messzyklen dank schnelleren Achsen
  • Modulare Erweiterungsoptionen



W900

Die W900 Serie wurde für Aufgaben in Hochleistungsbereichen entwickelt und eignen sich insbesondere für automatisierte Messaufgaben.



  • Vollständig automatisierbare Messabläufe
  • Aufrüstbar mit weiteren CNC-Achsen
  • Passive, aktive und niveauregulierte Dämpfung verfügbar
  • Messung von Rauheit, Balligkeit und Kontur
  • Tastsysteme und Tastarme mit magnetischer Ankopplung
  • Kürzere Messzyklen dank schneller Achsen
  • Modulare Erweiterungsoptionen

Technische Daten

  Auflösung Auflösung Maßstab
Waveline W800 max. 0,6 nm 0,1 µm
Waveline W900 max. 0,6 nm 0,01 μm



Modellvarianten

Standard Rauheitsmessplatz

  • W812R / W820R
  • W912R / W920R

Standard Konturmessplatz

  • W812C / W820C digiscan
  • W912C / W920C digiscan

Kombinierter Rauheits- und Konturmessplatz mit getrennten Tastsystemen

  • W812RC / W820RC digiscan
  • W912RC / W920RC digiscan

Optimale Konfiguration Ihres Messsystems

Vier verschiedene Tastsysteme mit Quick-Change-Adapter QCA erlauben dem Bediener ein einfaches und schnelles Umrüsten des Systems auf neue Messaufgaben.

Die innovativen Tastsysteme Surfscan und Nanoscan bieten zwei Messsysteme in einem und eignen sich sowohl für die äußerst präzise Messung von Oberflächenrauheit als auch die genaue Bestimmung von Konturmerkmalen wie Radien, Abstände und Winkel. Die elektronische Steuerung der Tastarmpositionierung erlaubt effiziente Messabläufe im manuellen Betrieb und bei CNC-gesteuerten Messabläufen.



Surfscan

  • Tastarmwechsel ohne Werkzeug
  • Elektronische Tastarmerkennung
  • Auf Oben-/Unten-Antastung erweiterbar
  • Hochauflösende Rauheitsmessung über den vollen Messbereich

Nanoscan

  • Ultrapräzises opto-mechanisches Tastsystem
  • Großer Messbereich mit extrem hoher Auflösung
  • Exzellente Messgenauigkeit in Verbindung mit W900 für Rauheit und Kontur

Digiscan

  • Konturmessung
  • Tastarmwechsel ohne Werkzeug
  • Elektronische Tastarmerkennung
  • Auf Oben-/Unten-Antastung erweiterbar (Software Option)
  • Einfache und schnelle Kalibrierung der Tastarme

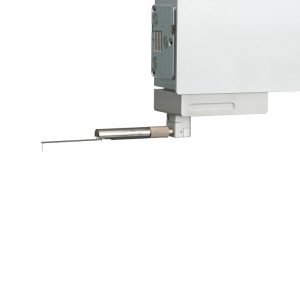

TKU400

  • Rauheitsmessung
  • Einfacher Wechsel auf Quermessung
  • Höchste Auflösung über vollen Messbereich
