Trimos MESSEN UND KALIBRIEREN

Mit horizontalen Messgeräten

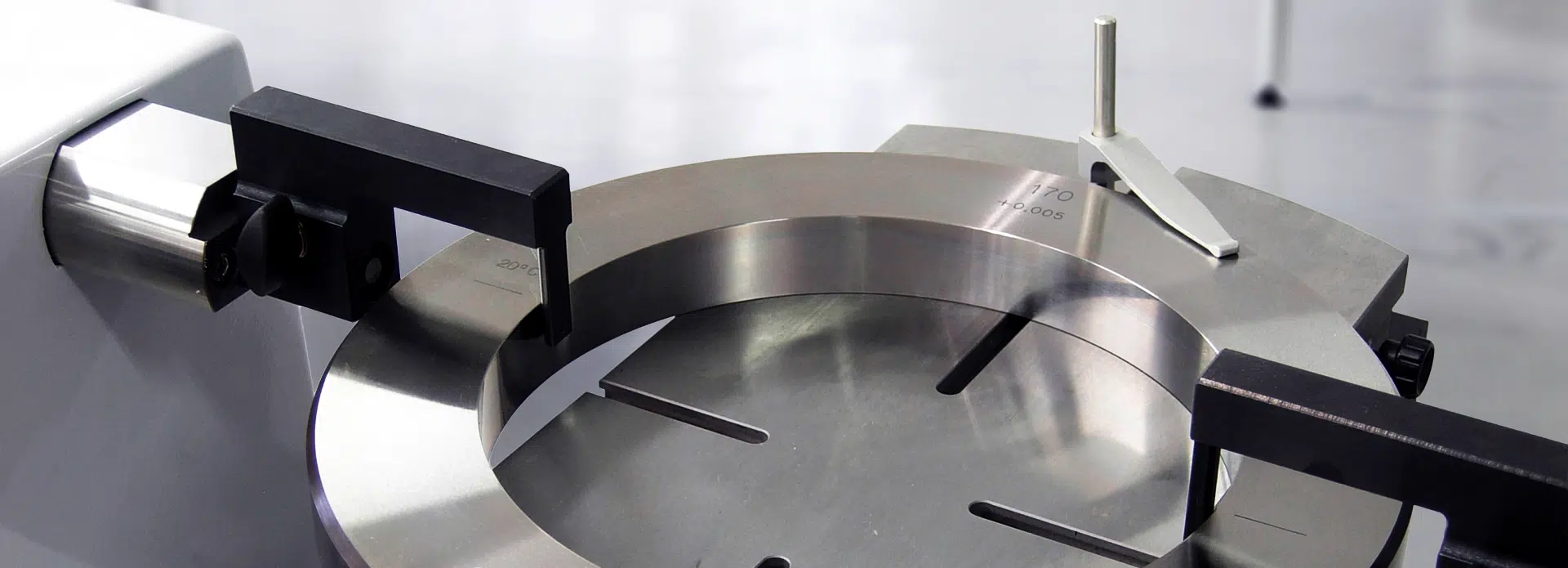

Die Genauigkeit der horizontalen

Messbänke

Warum eine Messbank?

Eine effektive Qualitätssicherung ist auf ihre Messmittel angewiesen. Diese müssen aber auch richtig eingestellt bzw. kalibriert sein. Wenn das Mikrometer nicht den korrekten Wert angibt, führt das zu unnötigen Ausschuss, bis man den Fehler gefunden hat.

Messen mit Trimos

Die Messbänke von Trimos haben sich seit vielen Jahren bewährt und zählen zu den High-End-Geräten ihrer Disziplin. Damit lassen sich Messmittel wie Innenmikrometer, Bügelmessschrauben oder Messuhren präzise einstellen und kalibrieren. Die Messbänke gliedern sich dabei in zwei Serien auf.

Einstellen

Die HS-Serie

Voreinstellung und Kontrolle von Messmitteln
Messung von Bauteilen
Ideal für die Fertigungsumgebung

Kalibrieren

Die HC-Serie

Kalibrierung von Messmitteln
Hochpräzise Messungen
Ideal für Messlabore

Einstellen

Die HS-Serie

Voreinstellung und Kontrolle von Messmitteln
Messung von Bauteilen
Ideal für die Fertigungsumgebung

Kalibrieren

Die HC-Serie

Kalibrierung von Messmitteln
Hochpräzise Messungen
Ideal für Messlabore

Vollausgestattet

Features

B

Messbereich

Absolut auf ganzer Länge

Messbereich

Die Messbänke der HS- sowie der HC-Serien erlauben je nach Modell Messbereiche bis zu 3.000 mm, welche auf der kompletten Länge absolut sind – kein Justieren oder Neukalibrieren nötig.

B

Messbereich

Absolut auf ganzer Länge

Messbereich

Die Messbänke der HS- sowie der HC-Serien erlauben je nach Modell Messbereiche bis zu 3.000 mm, welche auf der kompletten Länge absolut sind – kein Justieren oder Neukalibrieren nötig.

B

Zubehör

Vielfältige Einsatzmöglichkeiten

Zubehör

Egal ob Bügelmikrometer oder 2-Punkt-Innenmessgerät – für jeden Anwendungsfall gibt es passende Halterungen und Spannlösungen.

B

Display

Groß und ergonomisch

Display

Die HS-Serie ist mit klar lesbaren und intuitiven Displays ausgestattet. Die wichtigsten Funktionen sind schnell und leicht zugänglich.

B

Präzision

durch Feineinstellung

Präzision

Die Messbacken lassen sich mit der Feinstellung extrem genau manövrieren sowie die Messkraft exakt einstellen.

C

Eine messbank in Aktion

Lassen Sie sich zeigen, wie das HS3 funktioniert.

D

Eine messbank in Aktion

Lassen Sie sich zeigen, wie das HS3 funktioniert.

Modellpalette

Die HS-Serie

Die HS-Serie basiert auf dem bewährten Konzept des Horizon Premium und ergänzt es mit modernen und innovativen Features. Die hohe Fertigungsgüte und Präzision gehören zum Standard.

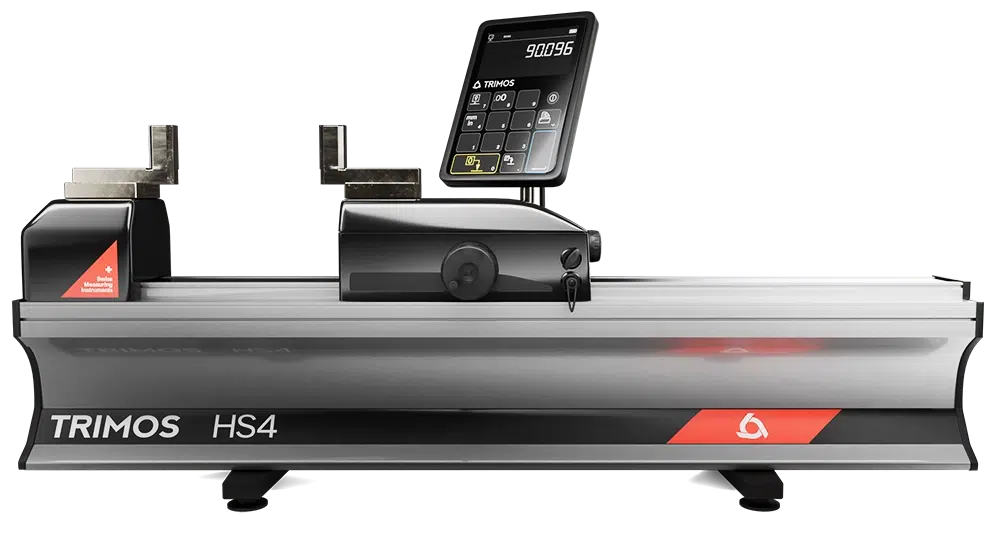

HS4

HS5

HS6

HS8

Das HS4 ist eine solide konstruierte Messbank für Anwendungen mit gehobenen Ansprüchen. Es eignet sich ideal für die Kontrolle und Einstellung von Messmitteln aller Art und verfügt über ein breites Sortiment an Zubehör.Seine robuste Ausführung macht es zu einem Präzisionsmessgerät sowohl für die Fertigungsumgebung als auch das Messlabor.

HS4	500	1000	1500	2000	3000
Messbereich (mm)*	550	1050	1550	2050	3050
Fehlergrenze, B_MPE(µm)	0,7 + L(mm)/1000
Wiederholbarkeit, R_MPE(µm)	0,5
Max. Auflösung (mm)	0,0001
Messkraft – Einstellung 0 (N)	15
Schnittstellen	USB/RS232
Umgebungstemperatur (°C)	+10–+40
Gewicht (kg)	94	123	152	181	239

Zwar in seinen Speziffkationen ähnlich dem HS4 bietet das HS5 weitere komfortable Features wie den motorisierten Messschlitten. Damit lassen sich auch sehr feine und präzise Verfahrbewegungen ausführen was das Handling zusätzlich optimiert.

HS5	500	1000	1500	2000	3000
Messbereich (mm)*	550	1050	1550	2050	3050
Fehlergrenze, B_MPE(µm)	0,7 + L(mm)/1000
Wiederholbarkeit, R_MPE(µm)	0,5
Max. Auflösung (mm)	0,0001
Messkraft – Einstellung 0 (N)	15
Schnittstellen	USB/RS232
Umgebungstemperatur (°C)	+10–+40
Gewicht (kg)	94	123	152	181	239

Das HS6 übertrifft seine Geschwister der HS-Serie in Sachen Genauigkeit und ist innerhalb seiner Serie das Spitzenmodell. Es kann mit sehr geringer Messkraft arbeiten, wodurch sehr feine Einstellungen möglich sind.

HS6	500	1000	1500	2000	3000
Messbereich (mm)*	550	1050	1550	2050	3050
Fehlergrenze, B_MPE(µm)	0,7 + L(mm)/1000
Wiederholbarkeit, R_MPE(µm)	0,2
Max. Auflösung (mm)	0,0001
Messkraft – Einstellung 0 (N)	3
Schnittstellen	USB/RS232
Umgebungstemperatur (°C)	+10–+40
Gewicht (kg)	94	123	152	181	239

Das HS8 entstammt dem bekannten und bewährten Horizon Granite und baut auf dessen Konzept auf. Es hat einen massiven Granitunterbau und ermöglicht Messbereiche bis 12.000mm.

HS8	3000	4000	5000	6000	8000	12000
Messbereich (mm)*	3000	4000	5000	6000	8000	12000
Fehlergrenze, B_MPE(µm)	0,7 + L(mm)/1000
Wiederholbarkeit, R_MPE(µm)	0,5
Max. Auflösung (mm)	0,01/0,001/0,0001
Messkraft – Einstellung 0 (N)	3
Schnittstellen	USB/RS232
Umgebungstemperatur (°C)	+10–+40
Gewicht (kg)	550	1650	2500	3400	5800	10000

*Der tatsächliche Messbereich hängt von den verwendeten Messbacken ab.

Die Werte wurden der ISO 13225 Norm entsprechend bestimmt. Sie gelten mit dem Standard-Messeinsatz TA-MI-101, bei einer Temperatur von 20 ± 0.5 °C und einer relativen Feuchtigkeit von 50 ±5%

12.000mm

absoluter Messbereich

verfügbar mit dem HS8

Für Einsteiger

HS3

Das HS3 ist das Einstiegsmodell in die HS-Serie und bietet neben hoher Genauigkeit ein absolut exzellentes Preis-Leistungs-Verhältnis. Es eignet sich mit seinem robusten Design und kompakten Maßen ideal für die Produktionsumgebung. Es verfügt über einen motorisierten Schlitten und kann als komplette ISO-konforme Kalibrierstation verwendet werden.

HS3	400
Messbereich – Außenmessung (mm)	50–460
Messbereich – Innenmessung (mm)	1–410
Fehlergrenze, B_MPE(µm)	0,7 + L(mm)/1000
Wiederholbarkeit, R_MPE(µm)	0,5
Max. Auflösung (mm)	0,0001
Schnittstellen	RS232
Umgebungstemperatur (°C)	+10–+40
Gewicht (kg)	65

Das Kompakte

TELS

Die Mini-Messbank TELS wurde spezielle für Prüfung und Messung kleiner Abstände konzipiert. Es können damit Lehrringe, Lehrdorne oder Gewindelehrdorne geprüft oder kleinste Präzisionsteile hervorragend gemessen werden. Es braucht nicht mehr als einen elektronsichen Taster samt Anzeigeeinheit oder eine schlichte Messuhr um alle Messungen durchzuführen. Das TELS ist robust und kompakt und eignet sich ideal für die Produktionsumgebung.

TELS
Absoluter Messbereich (mm)*	25
Messbereich – Außenmessung (mm)*	100
Messbereich – Innenmessung (mm)*	100
Fehlergrenze – nach Taster(µm)	1,5
Wiederholbarkeit – 2s(µm)	0,1
Auflösung (mm)	0,1–0,0001
Messkraft – variabel (N)	3–8
Umgebungstemperatur (°C)	+10–+40
Gewicht (kg)	15

*Der tatsächliche Messbereich hängt von den verwendeten Messbacken ab.

Modellpalette

Die HC-Serie

Die Geräte der HC-Serie erfüllen höchste Standards für Qualitätskontrollgeräte und zählen zu den Spitzenreitern ihrer Klasse. Hohe Präzision, Ergonomie und einfaches Handling erhöhen maßgeblich die Produktivität jeder QS-Abteilung.

HC3

HC4

HC5

Das HC3 wurde für den Einsatz im Messlabor konzipiert und bietet überragende Genauigkeit. Es kann eingesetzt werden zur Überprüfung von Messgeräten oder zur Einstellung von Vergleichsmessgeräten.

HC3	500	1000	1500	2000	3000
Messbereich (mm)*	550	1050	1550	2050	3050
Fehlergrenze, B_MPE(µm)	0,6+L(mm)/1200
Wiederholbarkeit, R_MPE(µm)	0,1
Max. Auflösung (mm)	0,0001
Messkraft (N)	0,3 / 0,5 / 1–12
Umgebungstemperatur (°C)	+10–+40
Gewicht (kg)	94	123	152	181	239

Mit einer maximalen Auflösung von 10 µm und einer Fehlergrenze von 0,3 µm ist das HC4 ein absolutes Hochleistungsmessgerät. Einstellbare Messkräfte sorgen zudem für einfache Handhabung bei hoher Präzision.

HC4	500	1000	1500	2000	3000
Messbereich (mm)*	550	1050	1550	2050	3050
Fehlergrenze, B_MPE(µm)	0,3+L(mm)/2000
Wiederholbarkeit, R_MPE(µm)	0,1
Max. Auflösung (mm)	0,00001
Messkraft (N)	0,3 / 0,5 / 1–12
Umgebungstemperatur (°C)	+10–+40
Gewicht (kg)	94	123	152	181	239

Das HC5 wird nochmals genauer und leistungsstärker als seine Geschwister der HC-Serie. Der absolute Messbereich von bis zu 1.050mm ist komplett ohne Justierung oder Neukalibrierung verfügbar.

HC5	300	500	1000
Messbereich (mm)*	350	550	1050
Fehlergrenze, B_MPE(µm)	0,1+L(mm)/2000	0,15+L(mm)/2000
Wiederholbarkeit, R_MPE(µm)	0,05
Max. Auflösung (mm)	0,00001
Messkraft (N)	0,3 / 0,5 / 1–12
Umgebungstemperatur (°C)	+10–+40
Gewicht (kg)	78	94	123

*Der tatsächliche Messbereich hängt von den verwendeten Messbacken ab.

Maximale Präzision

Labconcept Nano

Beim Labconcept Nano wurden keine Kompromisse mehr gemacht. Es setzt neue Maßstäbe im Bereich der Horizontalmessgeräte und ist das Ergebnis aus jahrzehntelanger Entwicklung und Optimierung. Es lässt sich komplett über die Software WinDHI bedienen und in allen Achsen vollständig motorisiert – ein volldigitales Kalibriergerät.

Labconcept Nano	350	600	1100
Messbereich (mm)	350	600	1100
Messbereich absolut (mm)	350
Fehlergrenze, B_MPE(µm)	0,07 + L(mm)/2000
Wiederholbarkeit, R_MPE(µm)	0,03
Max. Auflösung (mm)	0,000001
Messkraft – per Software einstellbar (N)	0,3 / 0,5 / 1–12
Umgebungstemperatur (°C)	+15–+35
Gewicht (kg)	350	420	500

Flexibler Einsatz

THV

Das höchst mobile Design des THV macht es zur perfekten Kalibrierstation für kleine Abmessungen. Es ermöglicht die Prüfung von Lehrringen, -dornen, Prüf- und messuhren und kann zum Messen von Präzisionsteilen verwendet werden. Das opto-elektronische Messsystem garantiert hohe Genauigkeit. Je nach nötiger Präzision kann ein elektronischer Taster oder eine Messuhr für den Einsatz verwendet werden.

THV
Absoluter Messbereich (mm)*	50
Messbereich – Außenmessung (mm)*	100
Messbereich – Innenmessung (mm)*	100
Fehlergrenze – nach Taster(µm)	0,2+L(mm)/250
Wiederholbarkeit – 2s(µm)	0,1
Auflösung (mm)	0,1–0,00001
Messkraft – variabel (N)	0–4
Umgebungstemperatur (°C)	+10–+40
Gewicht (kg)	22

*Der tatsächliche Messbereich hängt von den verwendeten Messbacken ab.

Einsatzgebiete und

Anwendungen

Kalibrieren eines Lehrdorns

Mit den entsprechenden Messbacken und Spannlösungen können verschiedene Prüfmittel kalibriert werden.

Einstellen eines Bügelmikrometers

Ein aufgespanntes Bügelmikrometer kann leicht eingestellt werden.

Einstellen einer Messuhr

Messgeräte lassen sich mit hoher Präzision prüfen und einstellen.

Einstellen eines Innenmessgeräts

2-Punkt-Innenmessgeräte sind schnell und leicht geprüft und kalibriert.

Schweizer Präzision

Trimos

Seit 1972 hat sich die TRIMOS SA zum Marktführer mit Vertikalmesstechnik und Einstell- und Kalibrierbänken entwickelt. Schweizer Qualität, Präzision und Performance gehören zu den Selbstverständlichkeiten mit denen TRIMOS seine Produkte designt und fertigt.

Wir von GGW sind stolz, Trimos Fachpartner in Österreich und Ungarn zu sein.
